首页 >> 公司产品 >>有刷电机 >>DC碳刷系列 >> DC2240碳刷系列 22×40mm 11.1mNm/8600rpm/9.5W

详细说明

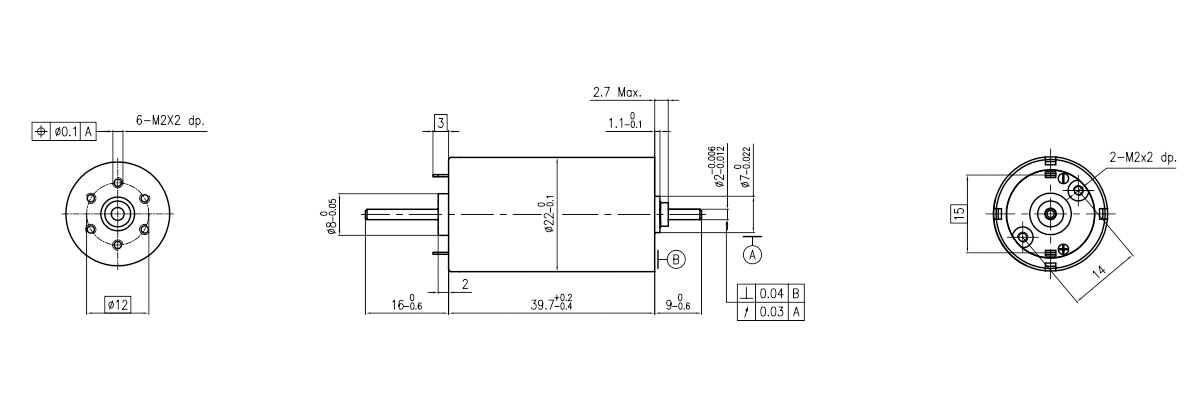

DC2240碳刷系列 22×40mm 11.1mNm/8600rpm/9.5W

商品说明


Motor Data ( 25℃)/ 运行参数（ 25℃）
Motor Data ( 25℃)/ 运行参数（ 25℃）		石墨碳刷	602457 602459 602463
1	VoltageValues at nominal voltage/电压	V	15	24	36
2	No-Load current/空载电流 ⩽125%	mA	25	39	20
3	No-Load speed/ 空载转速 ±10%	rpm	8000	8688	8240
4	Stall torque/堵转转矩	mNm	60.6	101.1	88.6
5	Starting current/堵转电流	mA	3409	2971	2143
6	Nominal speed/额定转速	rpm	6343	7716	7501
7	Max. continuous torque/最大连续工作转矩	mNm	12.55	11.3	7.95
8	Max. continuous current/最大连续工作电流	mA	7.6	433	192
9	Max.efficiency/最大效率	%	84	81	82
10	Terminal resistance/相间电阻 ±10%	Ohm	4.4	6.2	16.8
11	Motor inductance/电机电感	mH	0.22	0.4	0.6
12	Speed constant/速度常数	rpm/V	533	362	229
13	Torque constant/转矩常数	mNm/A	17.8	26.1	41.4
14	Speed/torque gradient/速度/转矩斜率	rpm/mNm
15	Mechanical time constant/机械时间常数	ms	5.4	9.8	7.2
16	Rotor inertia/转子惯量	gcm^2	10.7	6.9	6.2
Characteristics
17	Thermal resistance Rth1/ Rth2	K/W
18	Thermal time constant winding绕组热时间常数	S
19	Ambient temperature range/环境温度范围	℃	‘-20…+65
20	Max. winding temperature/最高绕组温度	℃	’+85
21	Max. speed/最高允许转速	RPM	12000
22	Radial play/径向间隙	mm	0.02
23	Axial play at axial load/轴向载荷下的轴向间隙	mm	0.05~0.15
24	Max. axial load (dynamic)/最大轴向载荷(动态)	N	1
25	Radial (5mm outside the flange)/径向载荷(法兰外5mm)	N	2.7
26	static, shaft supported/静态，轴支撑	N	80
27	Number of pole pairs/磁极对数
28	Number of phases/相数
29	Weight of motor/电机重量	g	70
Additional information/其它相关信息
	端子定义，电机（导线AWG 26）	定制可选项
1	正极 +	------法兰输入端、输出端的定位安装要素
2	负极 -	------轴输入端、输出端的尺寸要素
3		------引接线规格、颜色、尺寸
4		------端子可指定
